XGF-AC4H, XGF-DC4H


HART 인터페이스 아날로그/디지털 변환모듈
        (XGF-AC4H, XGF-DC4H)








■ 특징

• 4~20㎃ 전류 신호에 중첩된 HART 신호를 통해, 스마트 필드 기기 (Smart Field Devices)의
  상태정보를 진단하는 동시에 아날로그 신호를 디지털 값으로 변환하는 모듈

• HART(Highway Addressable Remote Transducer) 프로토콜을 지원

• 고분해능(1/64000), 고정밀도(25℃:±0.1%, 0~55℃:±0.25%) 지원

• GUI(Graphical User Interface) 방식의 운전 파라미터 설정 및 모니터링 가능

• XG5000을 이용한 특수모듈 파라미터 설정 및 모니터링

• 다양한 디지털 출력 데이터 포맷을 제공

• 단선 검출 기능 가능

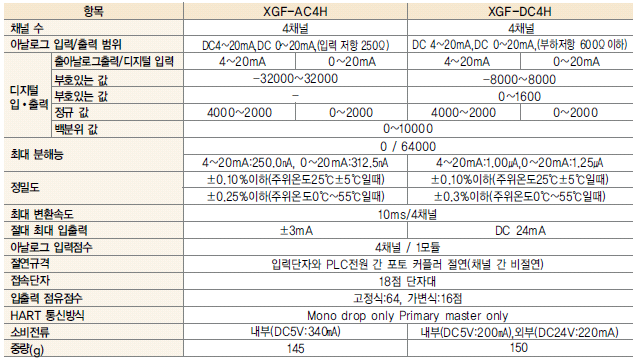

■ 성능규격

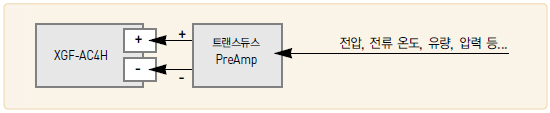

■ 입력 결선방식

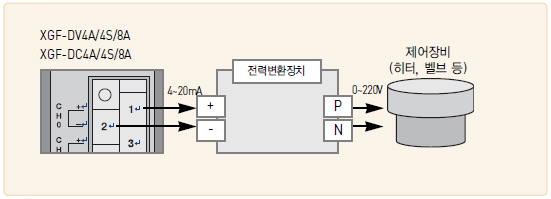

■ 출력 결선방식

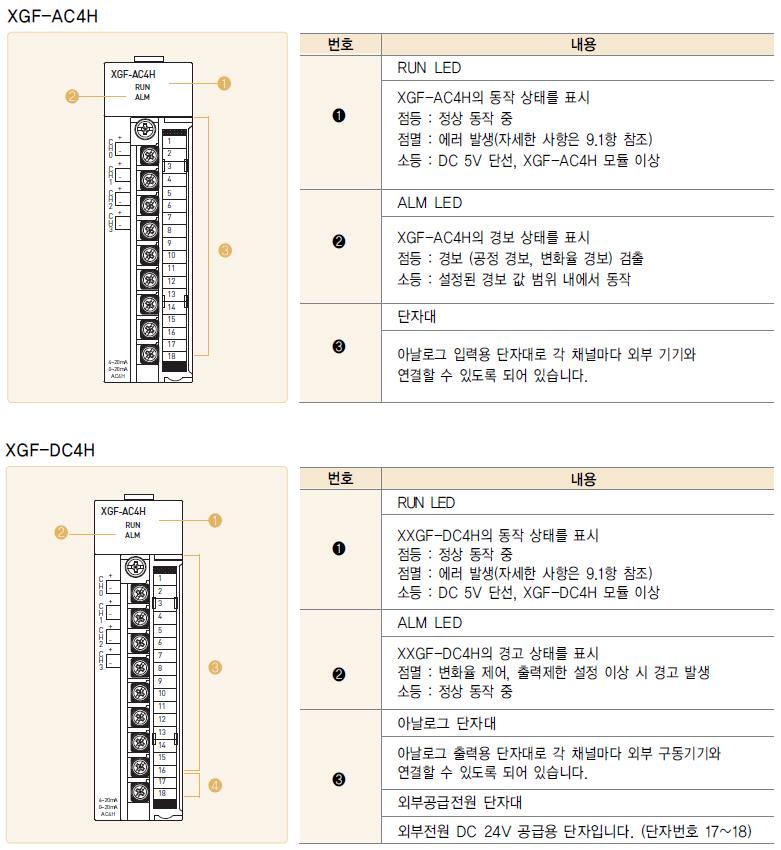

■ 각부명칭
