XGF-HO8A


   다채널 고속카운터 모듈
        (XGF-HO8A)









■ 특징

• 8채널 다중 고속카운터 입력 지원 (80핀 커넥터 사용)

• 전용 FPGA 사용으로 인한 성능 향상 및 안정성 강화

• 프로그램에 의한 프리셋 기능 지정

• 1채널당 비교출력 1점 (프로그램에 의한 지정)

• 입력 필터 설정 가능 (100kpps, 10kpps, 1kpps, 0.1kpps)

• OUT 출력 신호를 통한 동작 상태 표시 기능

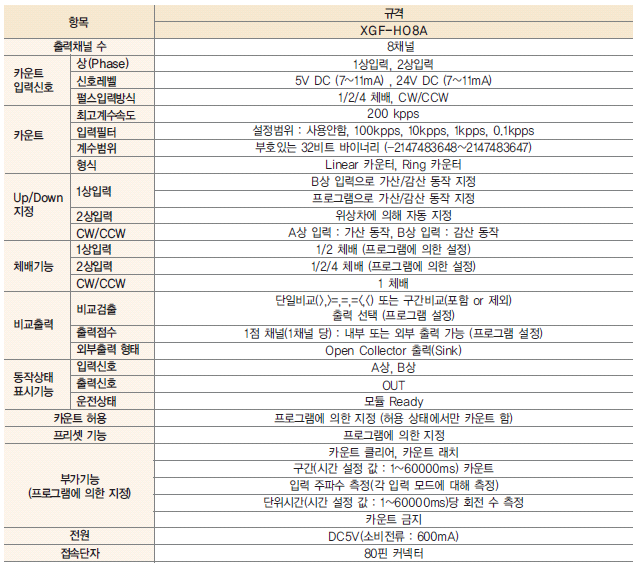

■ 성능규격

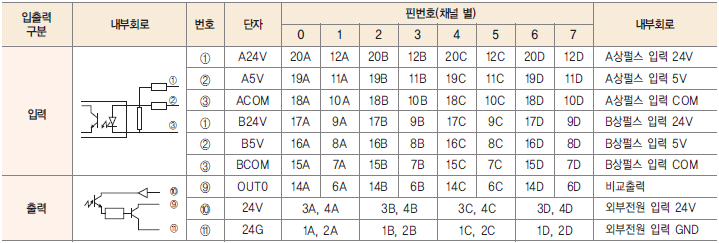

■ 내부회로


※ 외부 전원(24V, 24G)은 비교 결과를 단자로 출력하기 위하여 입력하는 전원입니다.
    비교 출력을 사용하는 경우에만 외부 전원을 연결하시면 됩니다.

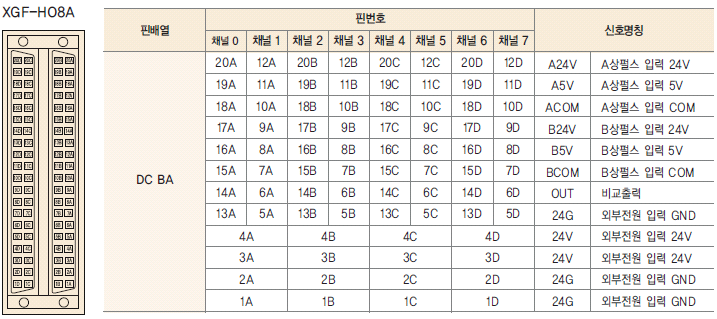

■ 단자대 구성 및 결선도
