위치결정 모듈 (XPM)

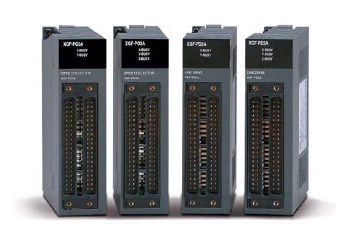

                         위치결정 모듈(XPM)









■ 특징

• 최대 4축, 최대 펄스 출력 4Mpps

• 직선 보간, 원호 보간, 타원 보간, 헬리컬 보간을 이용하는 고급 운전 기능

• 대칭 가감속 운전, 연속 보간 운전 가능

• 속도, 위치, 속도/위치 전환, 위치/속도 전환, Feed, CAM 제어를 통한 다양한 운전

• FRAM을 통한 파라미터, 운전 데이터의 고속 티칭(저장) 및 저장 횟수의 제한 제거

• 컨피규레이션 툴인 XG-PM을 통한 강력한 모니터링, 시뮬레이션, 트레이스 기능 제공

• CAM 제어를 위한 CAM 프로파일 생성 프로그램 탑재

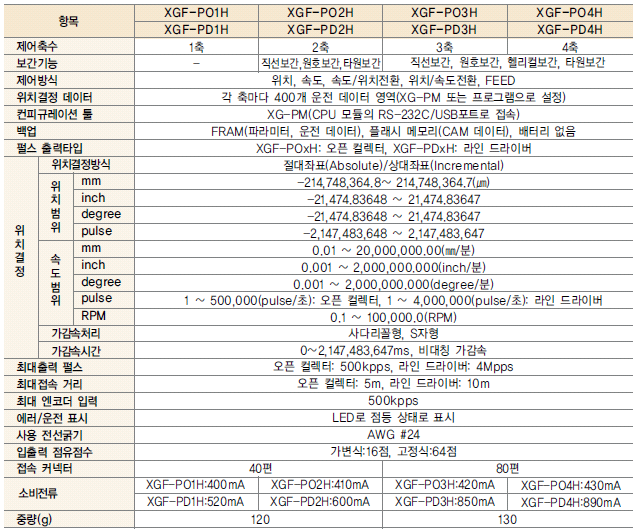

■ 성능규격

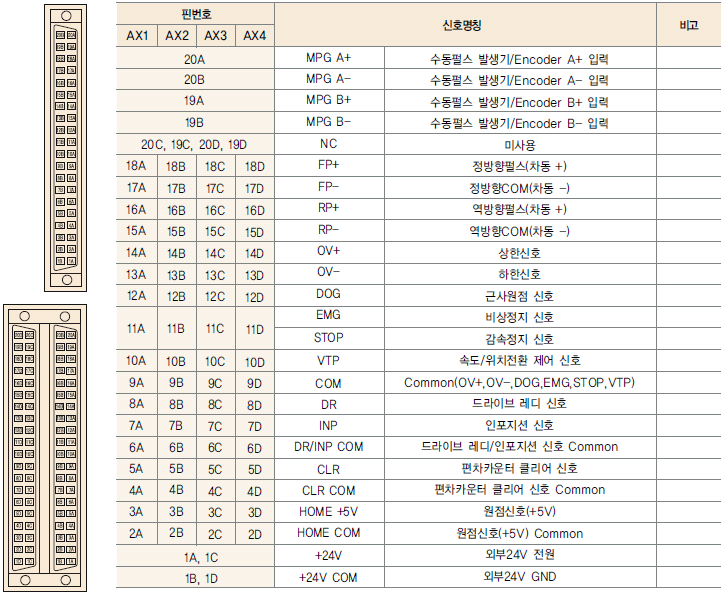

■ 커넥터의 핀 배열





      ※오픈 컬렉터 타입의 모듈은 외부 24V(1A/1C: 24V, 1B/1D: 0V)를 연결하여야만 펄스가 출력됩니다.
