XGF-TC4UD, XGF-TC4RT


                   온도 제어모듈
          (XGF-TC4UD, XGF-TC4RT)









■ 특징

XGF-TC4UD

• 유니버셜 입력, 출력
   -입력: 열전대, 측온저항체, 전압, 전류
   -출력: 전류, 트랜지스터

• 컨피규레이션 툴 XG-TCON을 통한 파라미터 설정

• 3가지 제어 형태 제공 : PID 제어, Cascade 제어, On/Off 제어

• 단선 검출, 오토 튜닝 기능

• 다양한 입력 연산 기능 : 바이어스, 필터, 제곱근 추출


XGF-TC4RT

• 3가지 측온저항제 입력 : Pt100, JPt100, Pt1000

• 2가지 제어 형태 제공 : PID제어, On/Off 제어














■ 성능규격

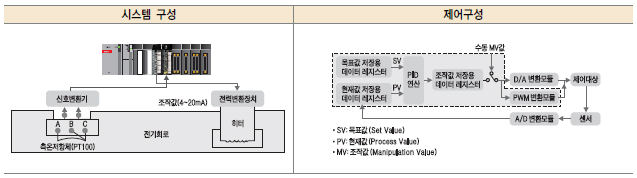

■ 적용예 : 항온제어 (PID)

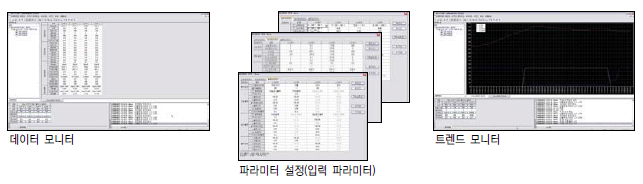

■ 설정소프트웨어

XG-TCON

• 온도 제어 모듈의 동작을 위한 컨피규레이션 툴
• 손쉬운 파라미터 설정과 데이터 모니터, 트렌드 모니터 지원
• 운전 지령과 오토 튜닝을 통한 빠른 시스템 설정 및 테스트 운전 가능
