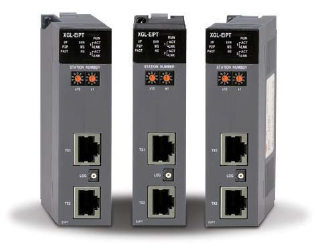

EtherNet/IP시스템







■ 특징

• 통신방법: Extensive Client Messaging Support
  - Encapsulated Messages, UCMM Explicit Messaging
  - Class 3 Connected Explicit Messaging (Server Only)
  - Class 1 Connected Implicit (IO) Messaging (Cyclic I/O Service Only)

• 호환성 여부: EtherNet/IP Conformance Test Suite Version 2.10 만족

• 100BASE-TX 미디어 제공, 100Mbps/전 이중방식(Full Duplex)지원

• CPU모듈당 최대 24대 장착(기본/증설 베이스 모두 장착이 가능)
   XGR 시스템에서는 기본 베이스에만 장착 가능

• 내장 스위치 기능으로 별도의 스위치나 허브가 불필요, 배선 절감 및 설치 유연성 제공

• 오토 크로스오버(Auto Cross Over)기능 제공으로 편리한 케이블 작업

• 다양한 진단 기능 및 모듈/네트워크 상태 정보 제공
  - 통신 모듈의 상태
  - 통신 서비스(P2P, 서버)상태
  - 네트워크 내의 연결된 자사 및 타사 모듈 정보를 제공하는 오토스캔(Auto Scan)기능
  - 통신 모듈로 수신되는 패킷 종류 및 데이터량을 제공 (네트워크 부하 예측 가능)
  - 네트워크를 통한 통신 모듈의 진단 기능 제공

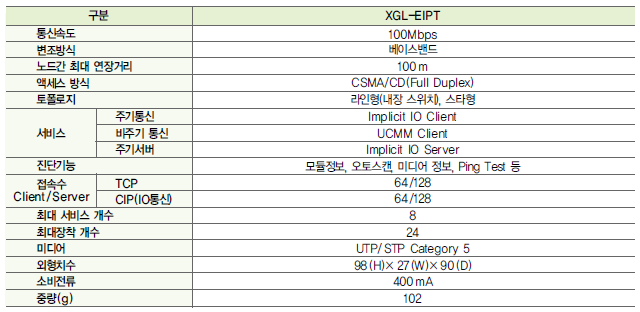

■ 성능규격

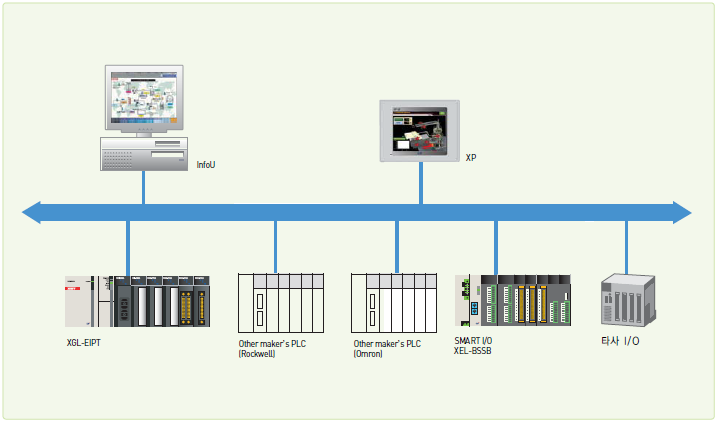

■ 시스템구성
