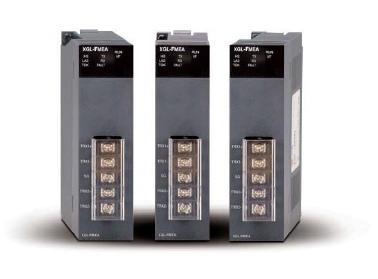

Fnet 시스템








■ 특징

• 자사 전용 네트워크 : XGT Series와 GM/MK Series간 전용 Network

• 고속링크 파라미터 설정으로 편리성 제공

• 배선 절감 및 설치 용이성

• 하나의 기본 베이스에 최대 12대 장착 가능 Deterministic Network 구현 가능

• Token Passing & Broadcasting을 통한

• 1국당 3,840 Word(송신 1920 Word /수신 1920 Word)의 대용량 Data 통신 가능

• 최대 블록 수: 송신 32블록, 수신 64블록, 블록당 60워드

• 최대 통신 점수: 3840워드 (64블록×60워드)

• 설정 방법: XG-PD에 의한 파라미터 다운로드

• XG-PD에 의한 진단: 통신 모듈 정보, 고속링크 정보, 오토스캔

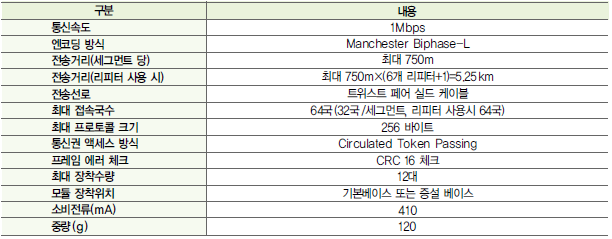

■ 성능규격

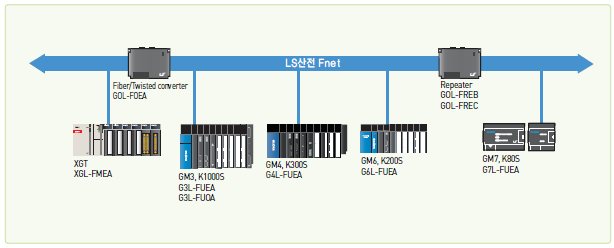

■ 시스템구성
