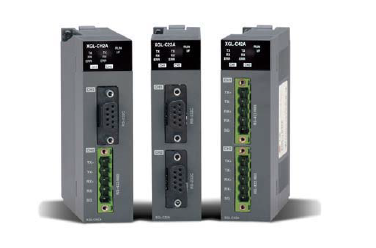

XGL-C22A, XGL-C42A, XGL-CH2A


                   Computer Link(Cnet) 시스템








■ 특징

• XG-PD에 의한 다양한 프로토콜 편집 및 간단한 통신파라미터 설정으로 통신 프로그램 작성이 용이

• 전용선 모뎀을 이용한 장거리 통신 시스템 구축 가능(RS-232C)

• 최대 32대 접속이 가능한 멀티드롭 구성에 맞는 전용프로토콜 제공(RS-422/485)

• 각 통신 포트별 독립 채널 사용 가능

• 다양한 통신 속도 설정 가능(300~115,200bps)

• 전이중 및 반이중 통신 방식 지원

• P2P 기능: 사용자 정의 통신 및 XGT/MODBUS 통신 마스터 기능

• XGT전용, MODBUS-RTU/ASCII 드라이버 제공(상위 HMI/PC 통신)

• XG-PD를 사용한 다양한 진단 기능 (I/O정보 읽기, CPU상태, 링크 상태, 서비스별 상태)
   및 송수신 프레임 동시 모니터 및 프레임 처리 결과 확인

• 통신 서비스 정보 (전용서비스, P2P서비스 정보 확인)

• 통신 모듈 교체시 추가 설정 없이 통신 가능 RS-232C 또는 RS-422 인터페이스 타사 PLC



다양한 독립 동작 모드

• 전용 프로토콜 모드 (동시 지원)

• XG5000프로토콜에 의한 프로그램 다운로드, 업로드 (RS-232C만 가능)

• LS산전에서 제공하는 전용의 프로토콜을 이용하여 데이터 통신

• P2P 모드 사용자 정의 통신 및 XGT/MODBUS 마스터 통신

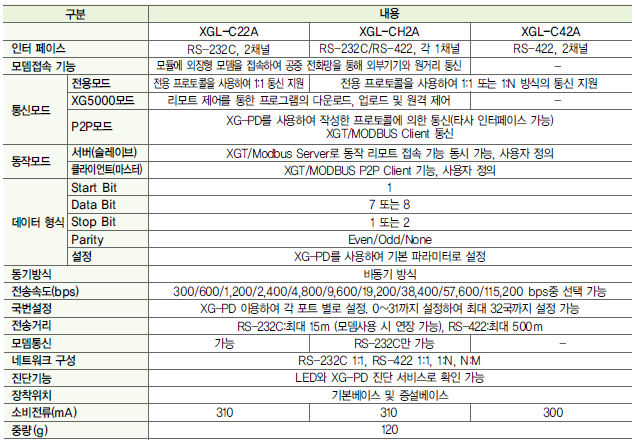

■ 성능규격

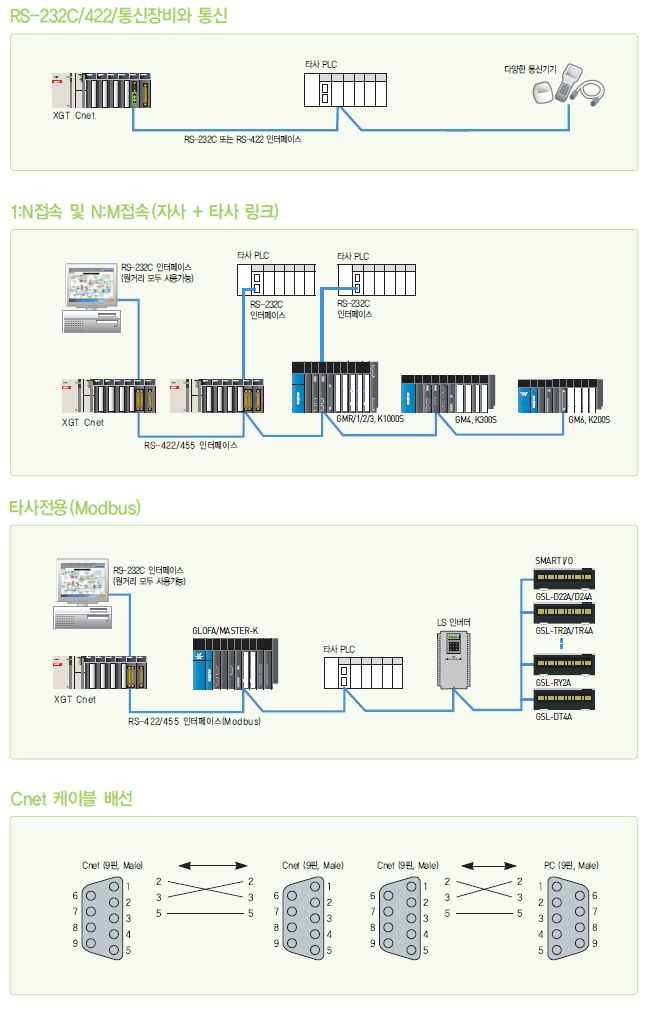

■ 시스템구성
