주1) 장치의 절연 성능을 결정하는 사용 환경의 오염 정도를 나타내는 지표이며 오염도 2란 통상 비도전성 오염만 발생하는 상태입니다. 단, 이슬이 맺힘에 따라 일시적인 도전이 발생하는 상태를 말합니다.
※ 일반규격은 XBC/XEC U, H, SU, E, Silm type의 공통 규격입니다.

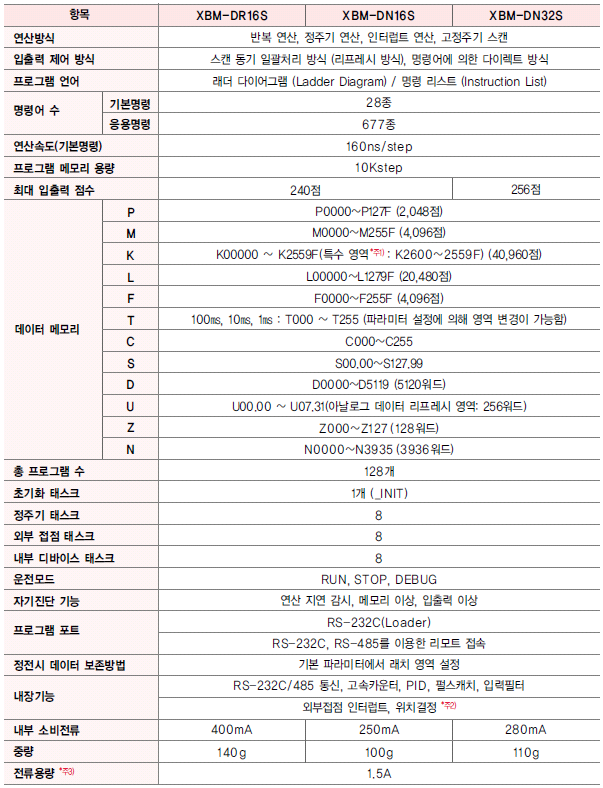

■ 성능규격
*주1) 특수영역은 내장 고속카운터, 내장 위치결정, 내장 PID에 관련된 영역을 의미합니다. *주2) XBM-DR16S는 위치결정 기능을 지원하지 않습니다. *주3) 전류 용량은 XBM에 내장되어 있는 전원(DC5V) 보드의 최대 출력 전류입니다. 즉, XBM에 증설 모듈을 장착하여 시스템을 구성하는 경우에 XBM과 증설 모듈의 내부 소비 전류의 합이 전류 용량을 초과하지 않아야 합니다.

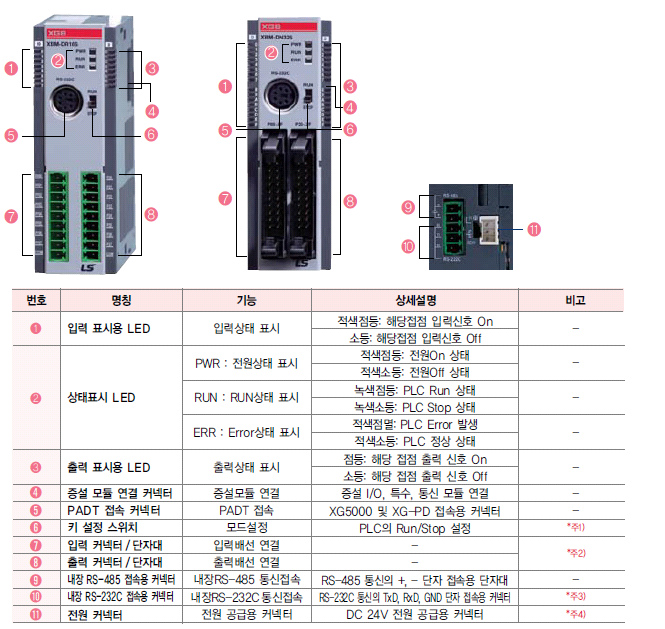

■ 명칭 및 기능
*주1) 리모트 모드로 사용할 경우 모드 설정 스위치는 STOP 위치로 설정합니다. *주2) 커넥터 형식의 경우 배선용 커넥터가 제공되지 않습니다. 자사에서 판매하는 Smart Link를 사용 해서 배선해 주십시오. *주3) RS-232C의 GND 단자는 RS-485 통신의 GND 단자로 사용할 수 있습니다. *주4) PLC 시스템의 소비전류를 고려하여 DC 전원 공급 장치를 선정해 주십시오.

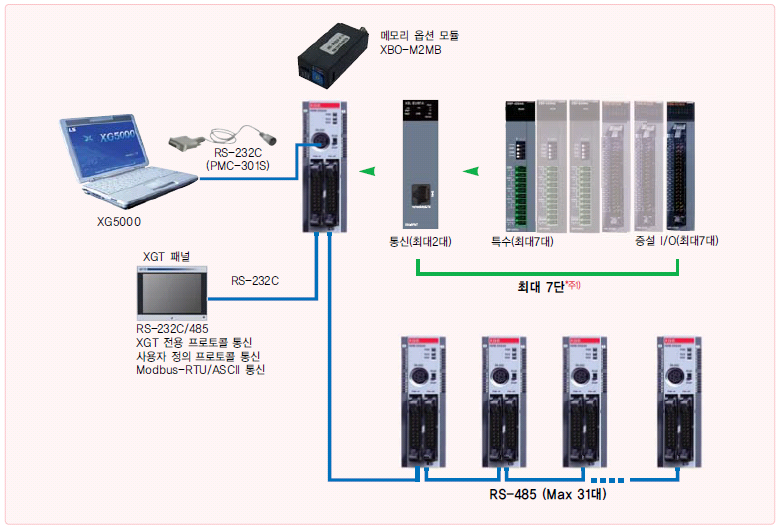

■ 시스템 구성도
*주1) ( )안의 숫자는 모듈 종류별로 장착할 수 있는 모듈의 개수이며 하나의 기본 유닛에 연결할 수 있는 전체 모듈의 수는 7대로 제한됩니다.
