X8-M32DDT

■ 특징

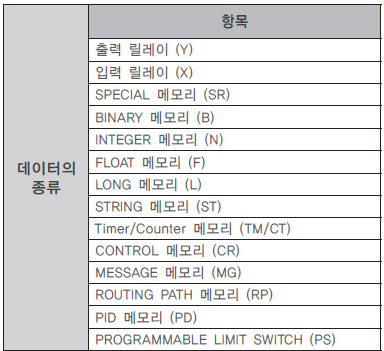

1. 다양한 데이터 메모리 보유

     *사용자가 필요한 메모리 용량을 추가 생성해서 사용할 수 있습니다.

2. 프로그램 메모리 60K 스텝

3. 중/대형 PLC 기종에서 요구되는 기능탑재
   - 1ms (0.001초) 단위의 타이머 탑재
   - 부동소수점 연산기능
   - PID 명렁어 내장

4. Online Edit (삽입, 삭제, 수정, 되돌리기) 기능

5. PID 기능
   - Auto Tuning 기능지원

6. 시계 (RTC: Real Time Clock) 기능 기본내장
   - 내장형 시계를 이용하여 공정을 시간, 날짜별로 프로그램할 수 있습니다.

7. CPU 모듈에 RS232C/485 겸용 2포트, USB 1포트 탑재

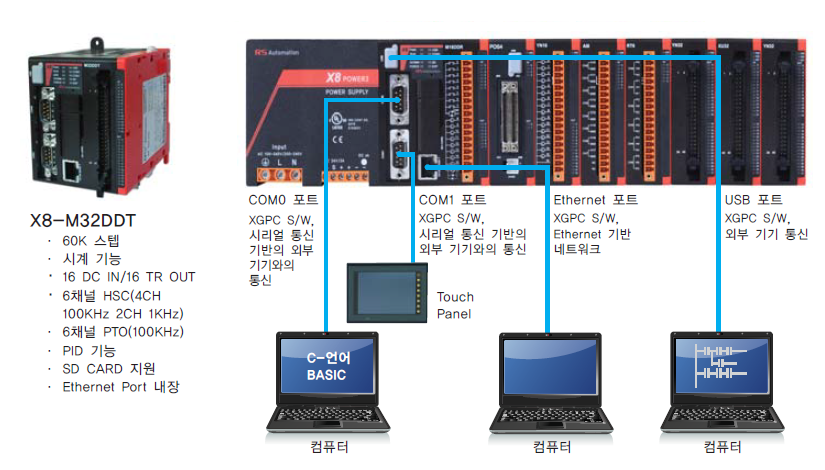

   - Ethernet, USB 및 시리얼 포트를 이용한 프로그래밍 툴(XGPC S/W) 접속
   - COM 포트를 이용, Touch Panel 또는 컴퓨터...등과 통신

8. RS232C/485 겸용 고속 시리얼 포트 내장 (최대 115.2Kbps) 지원
   - 통신속도가 대폭 향상되어 프로그램 다운로드/업로드의 처리도 빠르게 수행할 수 있습니다.

9. 국제 표준 네트워크인 EtherNet/IP, Modbus/TCP 프로토콜 내장
   - 100BASE-TX 및 10BASE-T 가능 (자동전환) : UTP 케이블 사용
   - 데이터 전송속도 : 10/100Mbps
   - TCP/IP 및 UDP/IP에 대응, 16 Connections
   - 다양한 다중 프로토콜 지원

10. SD CARD 지원
   - 데이터 로깅 및 래더 프로그램 백업기능을 지원합니다.

11. 기본내장 기능
   - HSC 6채널 (4채널: 100KHz, 2채널: 1KHz)
   - PTO 6채널 (100KHz)
   - INTERRUPT
   - 입력 필터기능

12. 3단계 보안 기능
   - 12바이트의 문자, 숫자, 기호 조합
   - Master Password, System Password, 각래더별 Password 개별 Password 지정 가능

13. RoHS Compliant

■ 성능 및 일반사양

프로그램 방식/제어방식	릴레이 심볼방식 / 사이클릭 연산방식
프로그램 메모리	기본 60K 스텝
DATA 메모리 용량	기본 64K 워드
RTC 시계기능	기본내장 (년, 월, 일, 시, 분, 초, 요일)
SD Card 지원	SD Card 지원
프로그램/데이터 저장 메모리	NVSRAM

입력 시정수 기능	5us, 8us, 12.5us, 25us ···· 1ms ···· 16ms 설정가능
전원 공급장치 전압범위	21.6 ~ 28.8 VDC Class2
통신사양	USB : Mini USB Port (USB V2.0) COM0 : D-SUB 9 PIN, RS232C/485 PORT (MAX 115.2Kbps) COM1 : D-SUB 9 PIN, RS232C/485 PORT (MAX 115.2Kbps) Ethernet : Ethernet 10/100Mbps
통신 지원 프로토콜	USB / COM0 / COM1 - Xnet Master/Slave, DF1 Full duplex, Modbus Master/Slave, User Defined Protocol, NX-Plus Master, NX-Alpha Master Ethernet - Bootpb Client, DHCP Client, Ethernet/IP, WebServer, SNMP Server, Modbus/TCP
내장 기능	고속카운터 : - HSC 100KHz 4채널 (5~24VDC, Line Driver가능) - HSC 1KHz 2채널 고속펄스출력 : - PTO 100KHz 6채널 (PWM 40KHz 6채널)
입력 / 출력 점수	입력 16점, 출력 TR 16점

동작 표시	LED 표시
자기 진단	워치독 타이머, 메모리 이상 검출등...
PID 루프	연결한 아날로그 모듈의 점수 만큼 사용가능
기타 기능	사용자메모리 (NVSRAM, SDCARD 운전기능), RUN중 프로그램 입력, 강제입출력, TEST RUN, Constant Scan 기능
소비 전류	200mA @ 5VDC
외형 치수(HxWxD)	90mm x 72mm x 94mm

배송 중량	540g
외선 접속 방식	40 Pin Connector
절연방식	포토 커플러
최대 확장 모듈	기본 12개 모듈 (확장 모듈을 장착하는경우, 최대 80개 모듈 확장가능)
프로그램 툴	XGPC 소프트웨어

■ 일반사양

주변 온도	사용온도 : -20 ~ 60℃ 보존온도 : -40 ~ 85℃
주변 습도	사용습도 : 30~85%RH (단, 이슬이 없을떄) 보존습도 : 30~85%RH (단, 이슬이 없을떄)
내전압	AC 외부단자 : Frame Ground (PowerUnit), AC1500V 1분간 DC 외부단자 : Frame Ground (PowerUnit), AC500V 1분간
절연 저항	외부단자 Frame Ground (PowerUnit), 100㏁ 이상 (DC 500V 메가에서)
내진동	5~10Hz 편진폭 3.5mm 1소인/1분간, 9~150Hz 정가속도 9.8㎨ 1소인/1분간 X, Y, Z, 각 방향 10분간
내충격	98㎨, X, Y, Z, 방향 각 4회

내 노이즈성	1500Vp-p 펄스 폭 50ns, 1us (노이즈 시물레이터에 의함)
사용환경	부식성 가스가 없을 것, 먼지가 심하지 않을 것

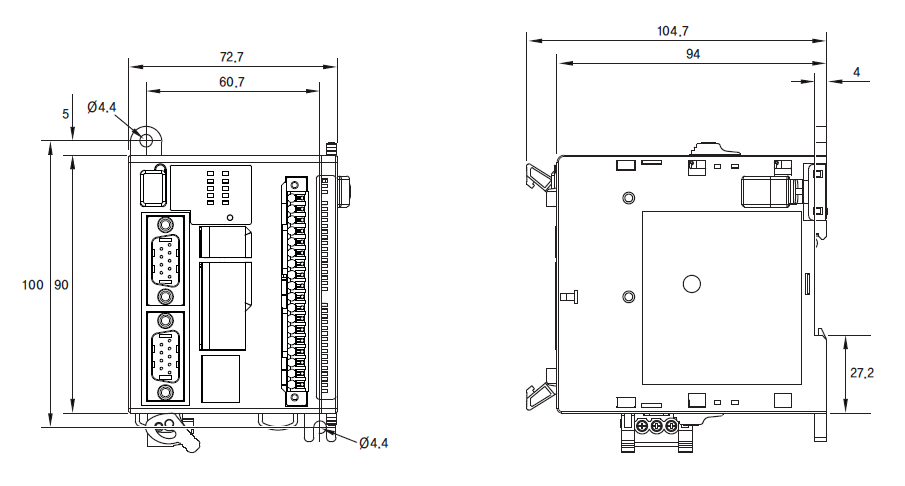

■ 외형치수
