■ 성능 사양
| 디스플레이 |
LCD 사이즈 : 10.2 인치 (와이드)
해상도 : 800 x 480 dots
LCD 타입 : TFT 컬러
컬러 : 65,536
백라이트 : LED
휘도 : 350 cd/㎡
터치스위치 : 아날로그
메모리(FROM) : 10.5 MB
메모리(SROM) : 128KB |
| 외부 인터페이스 |
D-SUB 9핀(COM1) : RS-422/485 (비동기 방식)
데이터길이 : 7, 8비트
패리티 : 짝수, 홀수, 없음
스톱비트 : 1, 2 비트
전송속도 : 4800, 9600, 19200, 384000
57600, 76800, 115200. 187500 bps
D-SUB 9핀(COM2) : RS-232C (비동기 방식)
데이터길이 : 7, 8비트
패리티 : 짝수, 홀수, 없음
스톱비트 : 1, 2 비트
전송속도 : 4800, 9600, 19200, 384000
57600, 76800, 115200 bps
D-SUB 9핀(COM3) : RS-422/485 2선식 (비동기 방식)
데이터길이 : 7, 8비트
패리티 : 짝수, 홀수, 없음
스톱비트 : 1, 2 비트
전송속도 : 4800, 9600, 19200, 384000
57600, 76800, 115200 bps
Ethernet : 100BASE-TX / 10BASE-T (W810iCD+만 해당)
USB(Type A) : 1 포트 (Ver2.0, Ver.1.1)
USB(Type mini B) : 1 포트 (Ver2.0, Ver.1.1)
|
| 시계 / 전원 |
배터리 사양 : 동전형 리튬 A1 배터리
캘린더 정밀도 : ±5초/월 (주위 온도 25℃)
정격 전압 : DC 24V ±10%
소비 전력 : 16W 이하 |
| 물리적 환경 |
동작주위 온도 : 0 ~ +50℃
(39℃이상에서 사용하실 경우 고장의 원인이 될 수 있습니다)
저장주위 온도 : -10 ~ +60℃
(39℃이상에서 사용하실 경우 고장의 원인이 될 수 있습니다)
습도 : 85% RH이하(결로 없을것, 주변온도는 최대 39℃ 이하)
사용 고도 : 표고 2,000m 이하
사용 분위기 : 부식성 가스가 없고, 분진이 심하지 않을 것,
전도성 분진이 없을 것
오염도 : 오염도 2
|
| 설치조건 |
외형치수 W x H x D(mm) : 283.0 X 220.0 x 42.0
패널컷 치수 W x H(mm) : 257.0 X 199.0 (+0.5/-0)
보호구조 : -프런트 패널 : IP65 준거
(옵션: 방수패킹사용시)
-리어케이스 : IP20 준거
-형태 : 일체형
-설치방법 : 패널 매입 설치 |
| 규격 / 케이스 컬러 |
케이스 컬러 : 블랙
규격 : CE, KC
|

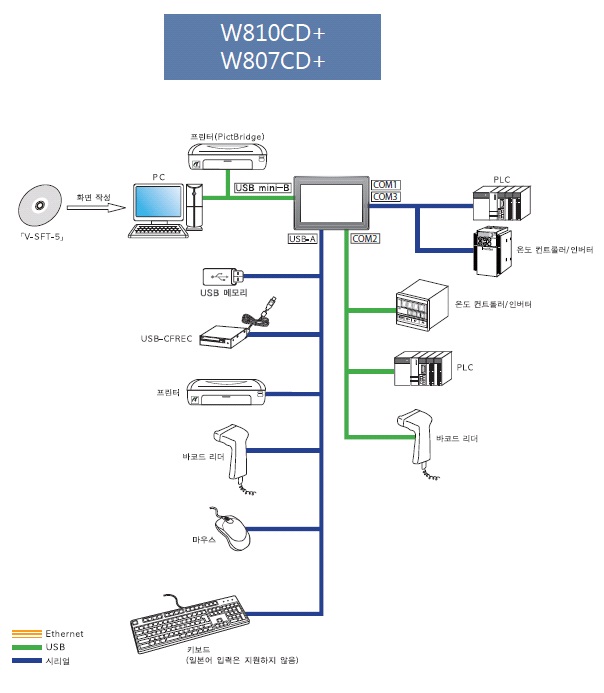

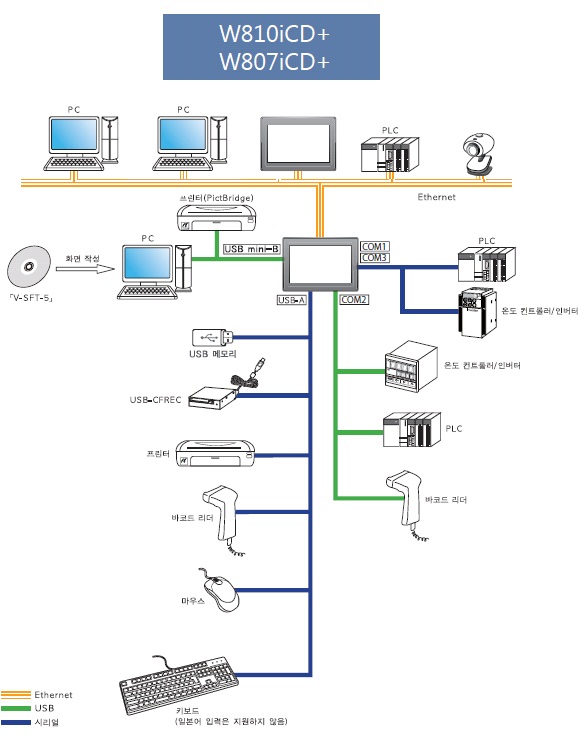

■ 시스템 구성

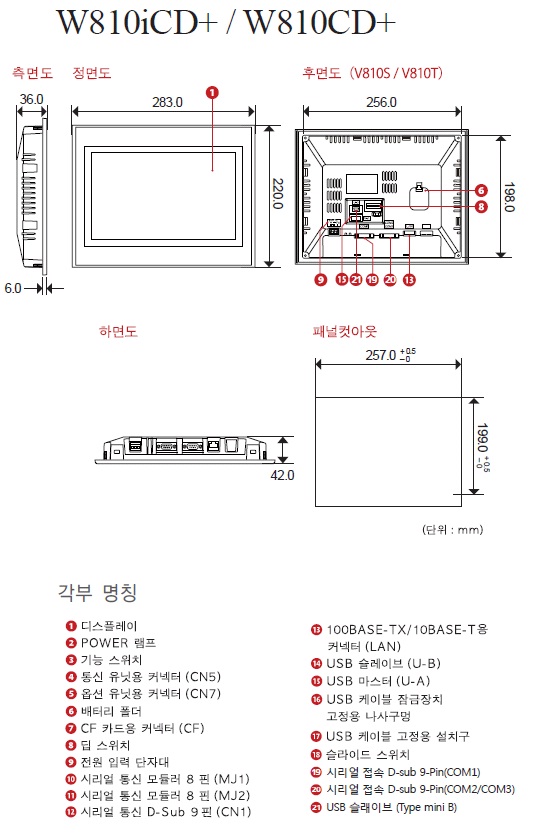

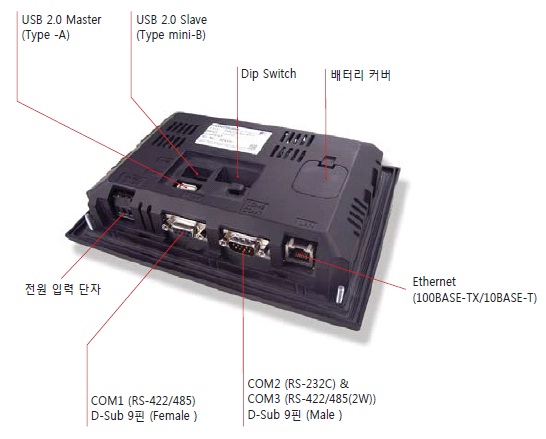

■ 외형도 & 각부명칭
|
|
 |
|
