■ 일반 사양
| 전원 |
정격전압 : DC24V
전압허용범위 : ±10%
허용순간 정전시간 : 1ms 이내
소비전력(최대정격) : 28W 이하 |
| 절연저항 |
DC500V 10MΩ 이상 |
| 물리적 환경 |
동작 주위온도 : 0 ~ 50℃
동작 주위습도 : 85%RH 이하(결로가 없을 것)
사용 고도 : 표고 2,000m 이하
사용 분위기 : 부식성 가스 없고, 먼지가 심하지 않은 것
(도전성 먼지가 없을 것)
보존 온도 : -10 ~ 60℃
보존 습도 : 85% RH 이하(결로가 없을것)
과전압 카테고리 : 카테고리 II
오염도 : 오염도2 |
| 기계의 가동조건 |
내진동 : JIS B 3502(IEC61131-2) 준거
진동주파수 5~9Hz, 편진폭 : 3.5mm, 9~150Hz,
정가속도 9.8m/s(1G), X, Y, Z 3방향(각 10호)
내충격 : JIS B 3502(IEC61131-2) 준거
피크 가속도 147m/s(15G), X, Y, Z 각 3방향
각 3회(합계 18회) |
| 전기적 가동조건 |
내노이즈 : 노이즈전압 1500Vp-p, 펄스폭 1u s, 가동시간1ns
내정전기 방전 : IEC61000-4-2에 준거, 접촉 6kV, 공기의 8kV |
설치조건
|
접지 : D종 접지(제3종 접지), FG, SG는 분리
보호구조 : 패널전면 : NEMA #250 TYPE 4X(indoor),
TYPE13 IP66 상당(방수패킹 사용시)
리어케이스 : IP20 상당
형상 : 일체형
설치방법 : 패널 매입설치
냉각방식 : 자연공랭
외형치수 W x H x D(mm) : 235.0 x 180.0 x 48.9
패널 컷 W x H(mm) : 220.5 x 165.5 (+0.5/-0)
케이스 색상 : 라이트 그레이
재질 : PC 수지 |
■ 성능 사양
| 메모리 |
화면 메모리(FROM) : 64M 바이트
백업 메모리(SRAM) : 800K 바이트 |
| 표시부 사양 |
표시 디바이스 : TFT 컬러
표시 분해 가능 : 800x600
표시 사이즈 : 8.4 인치
표시 컬러 : 1,677만 컬러
(픽처, 3D파트, 비디오입력표시만, 그외에는 65,536컬러 표시)
백라이트 : LED
백라이트 수명 : 70,000 시간
터치스위치 사양 : 아날로그 저항막
펑크션스위치 사양 : 8개 |
| 외부 인터페이스 |
D-SUB 9핀(CN1) : RS-232C, RS-422/485
보조 동기식 데이터길이 : 7, 8비트
패리티 : 짝수, 홀수, 없음
스톱비트 : 1, 2 비트
전송속도 : 4800, 9600, 19200, 384000
57600, 76800, 115200, 187500
모듈러 8핀(MJ1/MJ2) : RS-232C, RS-422/485(2선식)
보조 동기식 데이터길이 : 7, 8비트
패리티 : 짝수, 홀수, 없음
스톱비트 : 1, 2 비트
전송속도 : 4800, 9600, 19200, 384000
57600, 76800, 115200
SD카드 : 1슬롯 표준장비
Ethernet : 1CH (전송속도 100Mbps, 10Mbps)
무선 LAN : 없음
USB : TYPE A, TYPE mini-B(Ver. 2.0)
음성 출력 : 1CH 표준장치 |
| 시계 |
백업 기간 : 5년(주위온도 25 ℃)
달력 정확도 : 월차 ±90초(주위온도 25℃, 무통전 떄) |
| 적응 규격 |
CE마킹 : EN61000-6-2, EN61000-6-4
UL, cUL : UL508' ANSI/ISA 12.12.01-2007
(발매 후에 대응 예정)
KC : 대응
전파법 : 없음 |
|
|

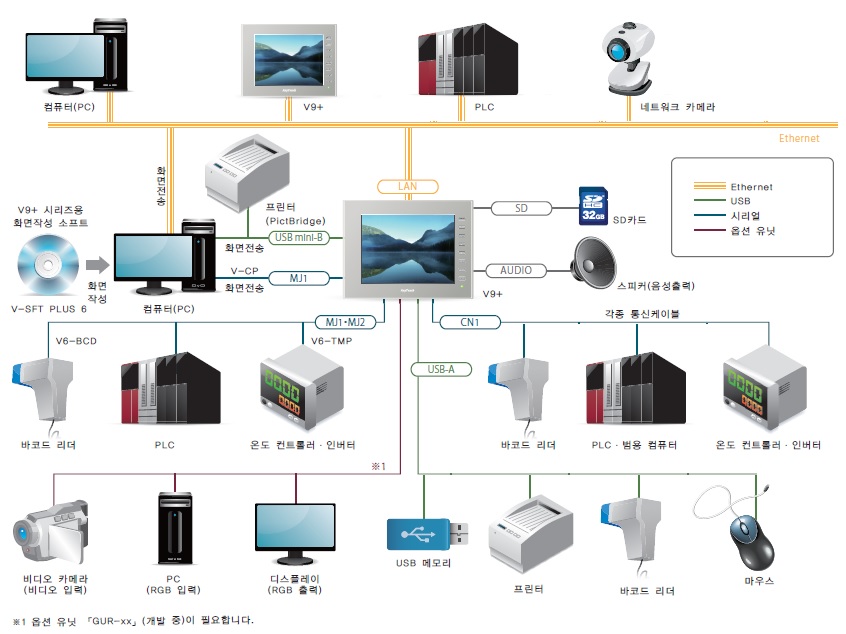

■ 모델의 시스템 구성

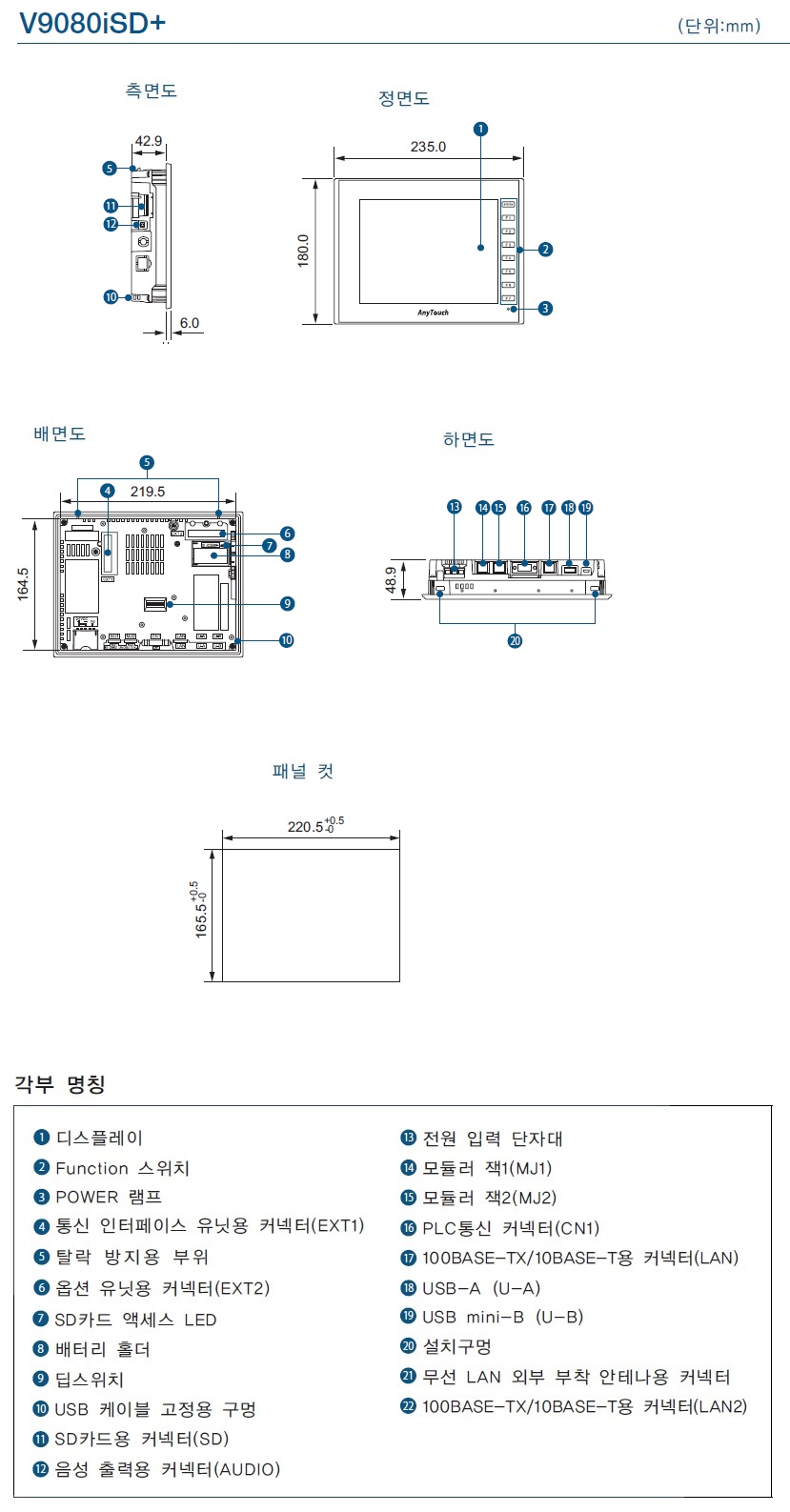

■ 외형도, 각부명칭
|
|
 |
|
