■ Lite ■ V9080+







■ 일반 사양

전원

정격전압 : DC24V

전압허용범위 : ±10%

허용순간 정전시간 : 1ms 이내

소비전력(최대정격) : 17W 이하

절연저항 DC500V 10MΩ 이상
물리적 환경 동작 주위온도 : 0 ~ 50℃

동작 주위습도 :  85%RH 이하(결로가 없을 것)

사용 고도 :  표고 2,000m 이하

사용 분위기 :  부식성 가스 없고, 먼지가 심하지 않은 것
                     (도전성 먼지가 없을 것)
보존 온도 :  -10 ~ 60℃

보존 습도 :  85% RH 이하(결로가 없을것)

과전압 카테고리 : 카테고리 II

오염도 : 오염도2
기계의 가동조건  내진동 : JIS B 3502(IEC61131-2) 준거
            진동주파수 5~9Hz, 편진폭 : 3.5mm, 9~150Hz,
            정가속도 9.8m/s(1G), X, Y, Z 3방향(각 10호)
내충격 : JIS B 3502(IEC61131-2) 준거
            피크 가속도 147m/s(15G), X, Y, Z 각 3방향
            각 3회(합계 18회)
전기적 가동조건 내노이즈 : 노이즈전압 1500Vp-p, 펄스폭 1u s, 가동시간1ns

내정전기 방전 : IEC61000-4-2에 준거, 접촉 6kV, 공기의 8kV
설치조건

접지 : D종 접지(제3종 접지), FG, SG는 분리

보호구조 :  패널전면 : NEMA #250 TYPE 4X(indoor),
                      TYPE13  IP66 상당(방수패킹 사용시)
                 리어케이스 : IP20 상당
                 형상 : 일체형
                 설치방법 : 패널 매입설치

냉각방식 : 자연공랭

외형치수 W x H x D(mm) : 235.0 x 180.0 x 48.9

패널 컷  W x H(mm) :  220.5 x 165.5 (+0.5/-0)

케이스 색상 : 라이트 그레이

재질 : PC 수지




■ 성능 사양


메모리

화면 메모리(FROM) : 64M 바이트

백업 메모리(SRAM) : 800K 바이트

표시부 사양 표시 디바이스 : TFT 컬러

표시 분해 가능 : 640 x 480

표시 사이즈 : 8.4 인치

표시 컬러 : 1,677만 컬러
 (픽처, 3D파트, 비디오입력표시만, 그외에는 65,536컬러 표시)

백라이트 : LED

백라이트 수명 : 70,000 시간

터치스위치 사양 : 아날로그 저항막

펑크션스위치 사양 : 8개
외부 인터페이스 D-SUB 9핀(CN1) : RS-232C, RS-422/485
     보조 동기식 데이터길이 : 7, 8비트
                              패리티 : 짝수, 홀수, 없음
                           스톱비트 : 1, 2 비트
                           전송속도 : 4800, 9600, 19200, 384000
                                           57600, 76800, 115200, 187500

모듈러 8핀(MJ1/MJ2)
: RS-232C, RS-422/485(2선식)
     보조 동기식 데이터길이 : 7, 8비트
                              패리티 : 짝수, 홀수, 없음
                           스톱비트 : 1, 2 비트
                           전송속도 : 4800, 9600, 19200, 384000
                                           57600, 76800, 115200

SD카드 : 1슬롯 표준장비

Ethernet : 1CH  (전송속도 100Mbps, 10Mbps)

무선 LAN : 없음

USB : TYPE A, TYPE mini-B(Ver. 2.0)

음성 출력 : 없음
시계 백업 기간 : 5년(주위온도 25 ℃)

달력 정확도 : 월차 ±90초(주위온도 25℃, 무통전 떄)
적응 규격 CE마킹 : EN61000-6-2, EN61000-6-4

UL, cUL : UL508

KC : 대응

전파법 :  없음

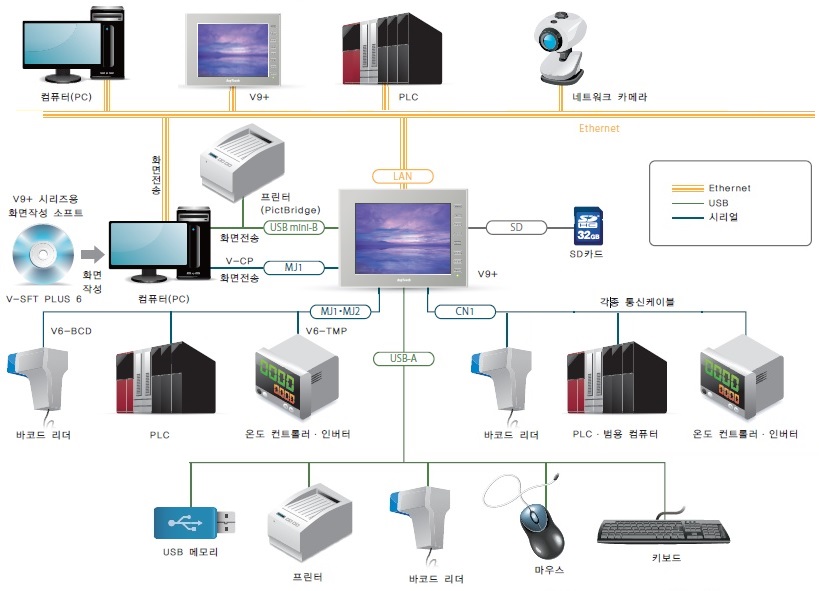

■ 모델의 시스템 구성

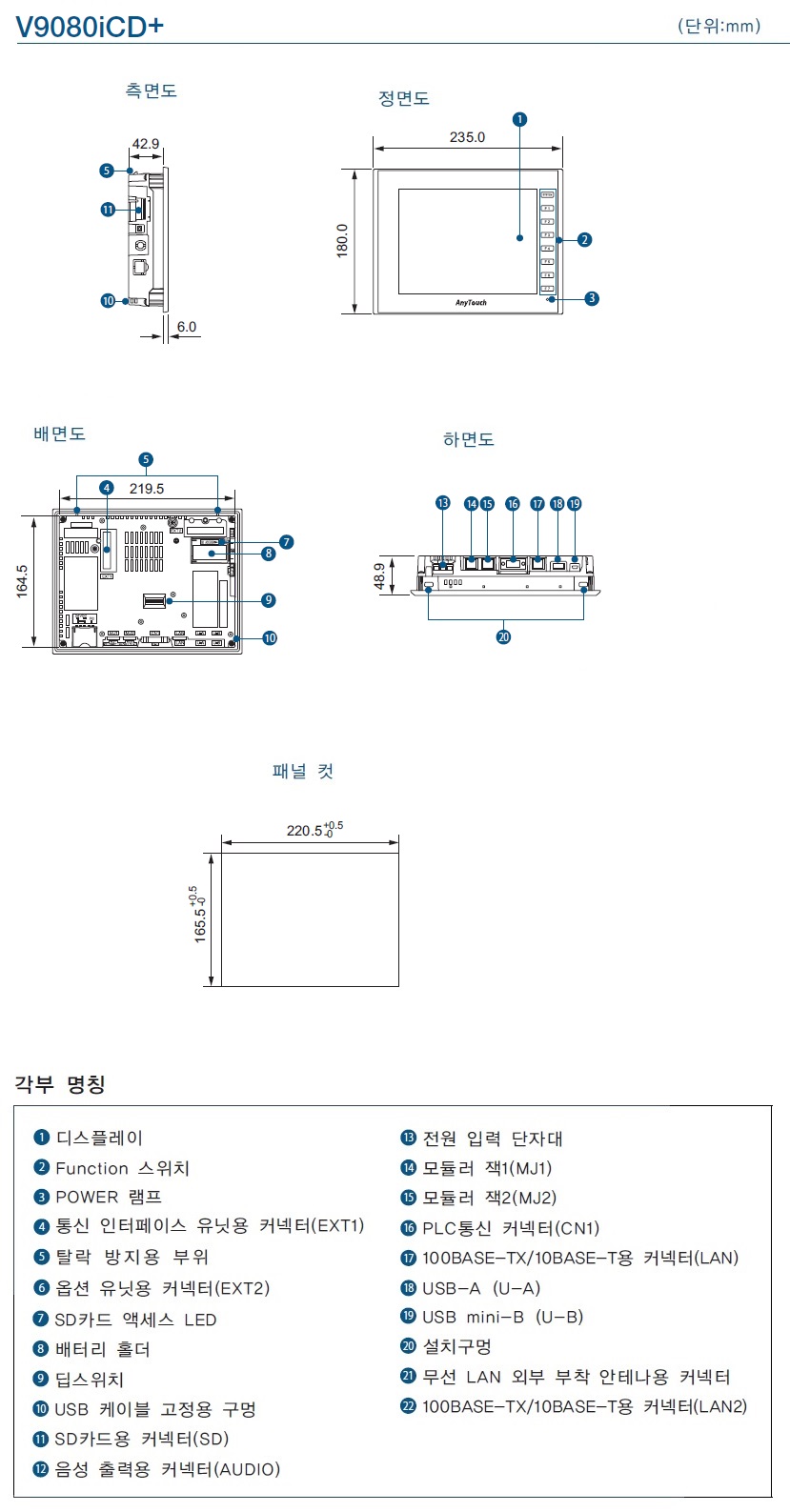

■ 외형도, 각부명칭
