XP70-TTA













■ 일반 사양

사용 온도

0℃ ~ 50℃

보관 온도

-20℃ ~ 60℃

사용 습도 10 ~ 85%RH, 이슬이 맺히지않을 것
보관 습도 10 ~ 85%RH, 이슬이 맺히지않을 것
내진동 단속적인 진동이 있는 경우

주파수 : 5 ≤ f < 9㎐  /  9 ≤ f ≤ 150㎐
가속도 :        ~        /  9.8㎨
진   폭 :   3.5mm      /    ~

연속적인 진동이 있는 경우

주파수 : 5 ≤ f < 9㎐  /  9 ≤ f ≤ 150㎐
가속도 :        ~        /  4.9㎨
진   폭 :   1.75mm    /    ~
내충격

최대 충격 가속도 : 147㎨(15g)

인가 시간
: 11㎳

펄스 파형
: 정현 반파 펄스(X,Y,Z 각 방향 3회)

내노이즈

방형파 임펄스 노이즈 :
 AC계 : ±1,500V   /   DC계 : ±1,000V

정전기방전
: 전압 6 kV (접촉 방전)

방사전자계 노이즈
: 27 ~ 500MHz, 10V/m

패스트 트랜지언트/ 버스트 노이즈 :
전원 모듈 : 2 kV   /   통신 인터페이스 : 1kV

주위 환경 부식성 가스, 먼지가 없을 것
사용 고도 2,000m (6,562ft) 이하
오염도 2 이하
냉각 방식 자연 공랭식








■ 성능 사양

메모리

화면 메모리(FROM) : 10MB

백업 메모리(SRAM) : 512KB (로깅, 알람 데이터 보관)

표시부 사양 표시 디바이스 : TFT 컬러 LCD

표시 분해 가능 : 640 x 480

표시 사이즈 : 10.4 인치 (26cm)

표시 컬러 : 65,536 컬러

백라이트 : CCFL(교체가능), 자동 On/Off 지원

백라이트 수명 : 50,000 시간

휘도 : 430cd/㎡

터치판넬 : 8선식, 아날로그

LED동작 :

녹 : 정상 RUN 상태 (모니터링, 작화데이터 다운로드)


적 : 에러 발생 (통신 오류, 작화데이터 에러)
외부 인터페이스 시리얼

RS232C : 2ch (PC 통신용 1포트)

RS-422/485 : 1ch, 422/485 모드선택

Ethernet : 1ch, IEEE802.3, 10/100Base-T

CF카드 : CF카드 (TYPE-I) X 1

USB : USB Host X 2

AUX : 옵션 장착 가능

규격 인증 : CE, UL, KCC
보호 규격 IP65 (Front Water Proof Structure)
사이즈 및 무게 외형치수(W x H x D) : 317 x 243 x 73 (mm)

판넬컷아웃(W x H) : 294 x 227 (mm)

무게 : 2.2 kg
소비 전력

AC : 37 W

DC
: 27 W

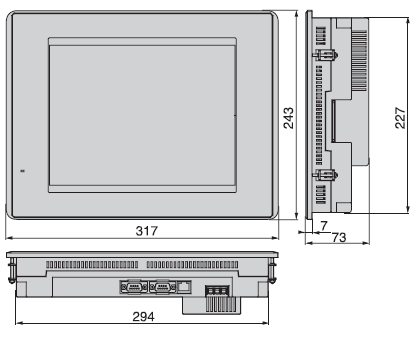

■ 외형치수
