XP30-TTA












■ 일반 사양

사용 온도

0℃ ~ 50℃

보관 온도

-20℃ ~ 60℃

사용 습도 10 ~ 85%RH, 이슬이 맺히지않을 것
보관 습도 10 ~ 85%RH, 이슬이 맺히지않을 것
내진동 단속적인 진동이 있는 경우

주파수 : 5 ≤ f < 9㎐  /  9 ≤ f ≤ 150㎐
가속도 :        ~        /  9.8㎨
진   폭 :   3.5mm      /    ~

연속적인 진동이 있는 경우

주파수 : 5 ≤ f < 9㎐  /  9 ≤ f ≤ 150㎐
가속도 :        ~        /  4.9㎨
진   폭 :   1.75mm    /    ~
내충격

최대 충격 가속도 : 147㎨(15g)

인가 시간
: 11㎳

펄스 파형
: 정현 반파 펄스(X,Y,Z 각 방향 3회)

내노이즈

방형파 임펄스 노이즈 :
 AC계 : ±1,500V   /   DC계 : ±1,000V

정전기방전
: 전압 6 kV (접촉 방전)

방사전자계 노이즈
: 27 ~ 500MHz, 10V/m

패스트 트랜지언트/ 버스트 노이즈 :
전원 모듈 : 2 kV   /   통신 인터페이스 : 1kV

주위 환경 부식성 가스, 먼지가 없을 것
사용 고도 2,000m (6,562ft) 이하
오염도 2 이하
냉각 방식 자연 공랭식








■ 성능 사양

메모리

- XP30-TTA ---------------------------------

화면 메모리(FROM) : 10MB

백업 메모리(SRAM) : 512KB (로깅, 알람 데이터 보관)

- XP30-TTE ---------------------------------

화면 메모리(FROM) :
4MB

백업 메모리(SRAM) : 128KB

- XP30-BTA ---------------------------------

화면 메모리(FROM) : 10MB

백업 메모리(SRAM) : 512KB

- XP30-BTE ---------------------------------

화면 메모리(FROM) : 4MB

백업 메모리(SRAM) : 128KB

표시부 사양 - XP30-TTA ---------------------------------

표시 디바이스 : TFT 컬러 LCD

표시 분해 가능 : 320 x 240

표시 사이즈 : 5.7 인치 (14cm)

표시 컬러 : 65,536 컬러

백라이트 : CCFL(교체가능), 자동 On/Off 지원

백라이트 수명 : 60,000 시간

휘도 : 400cd/㎡

- XP30-TTE ---------------------------------

표시 디바이스 : TFT 컬러 LCD

표시 분해 가능 : 320 x 240

표시 사이즈 : 5.7 인치 (14cm)

표시 컬러 : 256 컬러

백라이트 : LED

백라이트 수명 : 50,000 시간

휘도 : 230cd/㎡

- XP30-BTA  /  XP30-BTE --------------------

표시 디바이스 : Mono Blue LCD

표시 분해 가능 : 320 x 240

표시 사이즈 : 5.7 인치 (14cm)

표시 컬러 : 8단 Gray Scale

백라이트 : LED

백라이트 수명 : 50,000 시간

휘도 : 230cd/㎡

- 공통 표시부 사양 ----------------------------

터치판넬 : 4선식, 아날로그

LED동작 :

녹 : 정상 RUN 상태 (모니터링, 작화데이터 다운로드)


적 : 에러 발생 (통신 오류, 작화데이터 에러)
외부 인터페이스 시리얼

RS232C : 2ch (PC 통신용 1포트)

RS-422/485 : 1ch, 422/485 모드선택

Ethernet :

XP30-TTA : 1ch, IEEE802.3, 10/100Base-T

XP30-TTE : N/A

XP30-BTA : 1ch, IEEE802.3, 10/100Base-T

XP30-BTE : N/A

CF카드 :

XP30-TTA : CF카드 (TYPE-I) X 1

XP30-TTE : N/A

XP30-BTA : CF카드 (TYPE-I) X 1

XP30-BTE : N/A


USB :

XP30-TTA : USB Host X 2

XP30-TTE : USB Host X 1

XP30-BTA : USB Host X 2

XP30-BTE : USB Host X 1

AUX :

XP30-TTA : 옵션 장착 가능

XP30-TTE : 불가능

XP30-BTA : 옵션 장착 가능

XP30-BTE : 불가능

규격 인증 : CE, UL, KCC
보호 규격 IP65 (Front Water Proof Structure)
사이즈 및 무게 - XP30-TTA  /  XP30-BTA --------------------

외형치수(W x H x D) : 181 x 140 x 66.5 (mm)

판넬컷아웃(W x H) : 155.5 x 123 (mm)

무게 : 0.75 kg

- XP30-TTE  /  XP30-BTE --------------------

외형치수(W x H x D) : 181 x 140 x 56.5 (mm)

판넬컷아웃(W x H) : 155.5 x 123 (mm)

무게 : 0.62 kg
소비 전력

- XP30-TTA  /  XP30-BTA --------------------

AC : N/A

DC
: 8.5 W

- XP30-TTE  /  XP30-BTE --------------------

AC : N/A

DC
: 5 W

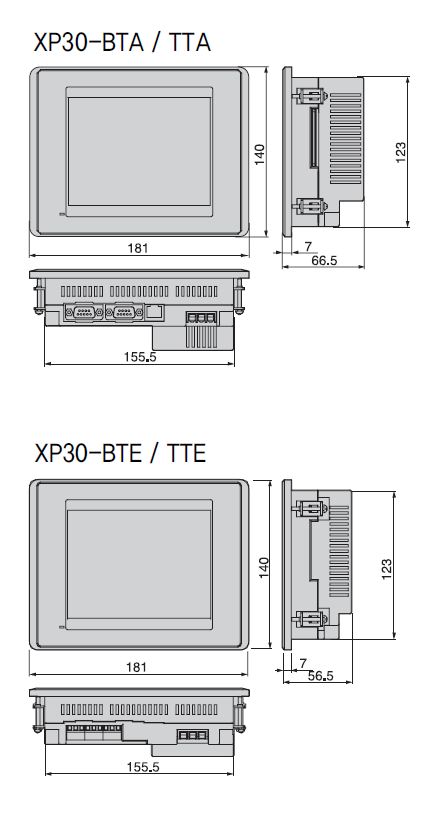

■ 외형치수
