BP Series



BP Series

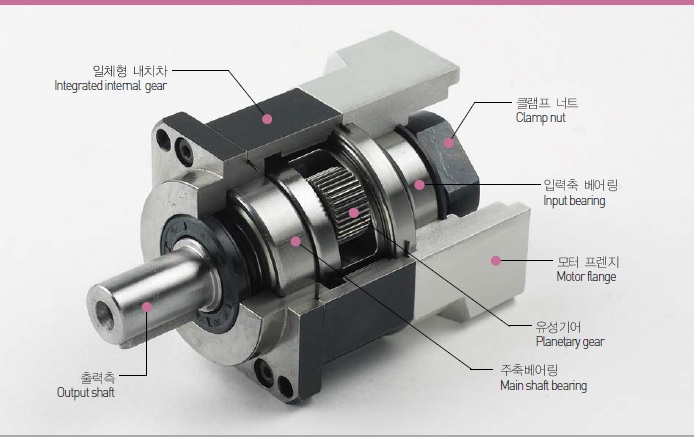

브라토의 유성치차감속기 BP Series는 ServoMotor가 직결로 취부되도록 설계되었으며,
고정도, 고강성의 서보모터용 감속기 입니다.





특징

- 고 토오크(Torque) 전달 용량
- 입력용량 : 50W ~ 20,000W
- 감속비 : 1단 1/3, 1/4, 1/5, 1/10
- 감속비 : 2단 1/15, 1/20, 1/25, 1/30, 1/40, 1/45, 1/50, 1/100
- 사용목적에 따른 백래쉬(Backlash) 사양
  3 arc-min 이하(주문사양) 고정밀급
  5 arc-min 이하~ 8 arc-min 정밀급
  10~15 arc-min 이하(주문사양) 일반급
- 컴팩트(Compad) & 고 토오크(Torque)
- 저소음 : 60dB(A)/1m
- 고효율 : 90% 이상
- 감속비는 전부 정수
- 입출력 클램프 방식으로 간단히 체결
- 주요 서보모터 메이커에 대응


■ 용도

- 이재로봇
- 로봇 주변기기
- FA기기 관련
- 액정 유리 반송로봇
- 반도체 제조장치
- LCD 제조라인
- 공작기계
- 로더 주행축 구동
- 자동차 조립라인
- 포장기계
- 조선기자개 가공라인
- 레이저 가공기
- 의료용 기기(CT)
- 감시 방범 카메라
- 밴딩기
- 검사장치
- 측정기기

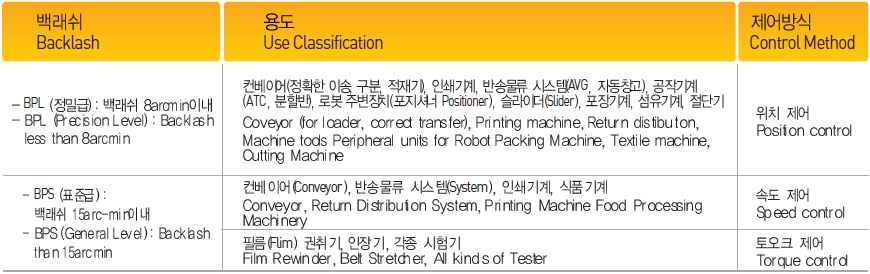

■ 백래쉬(Backlash)에 따른 감속기의 용도 분류

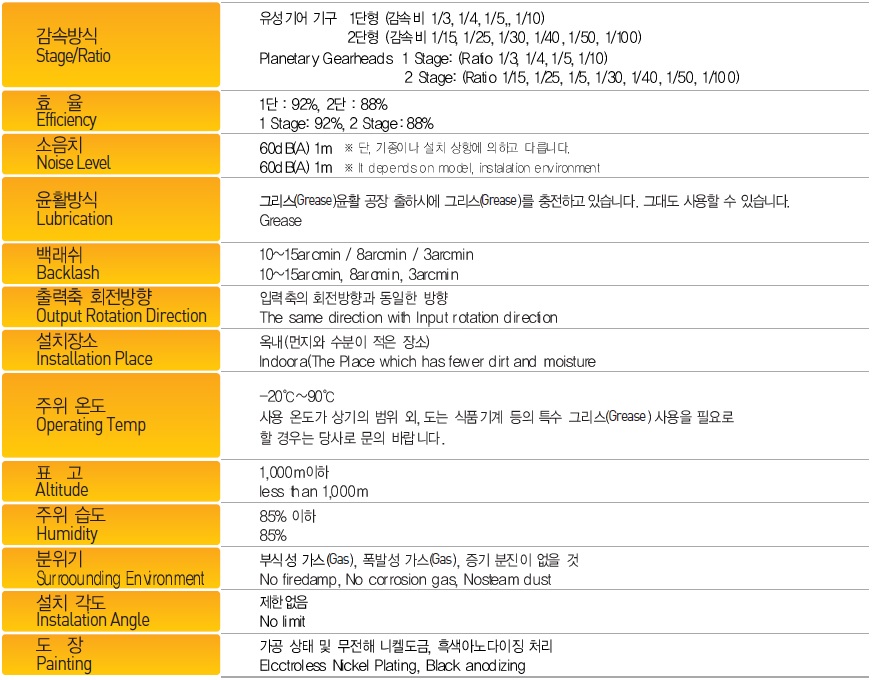

■ 표준사양(Pacification)

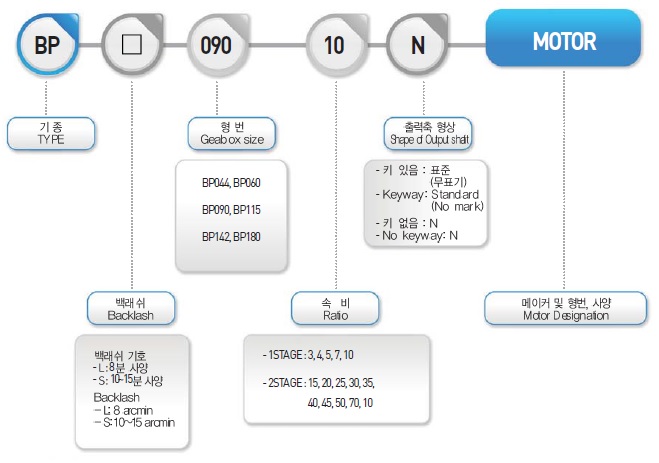

■ BP Series 형식과 기호

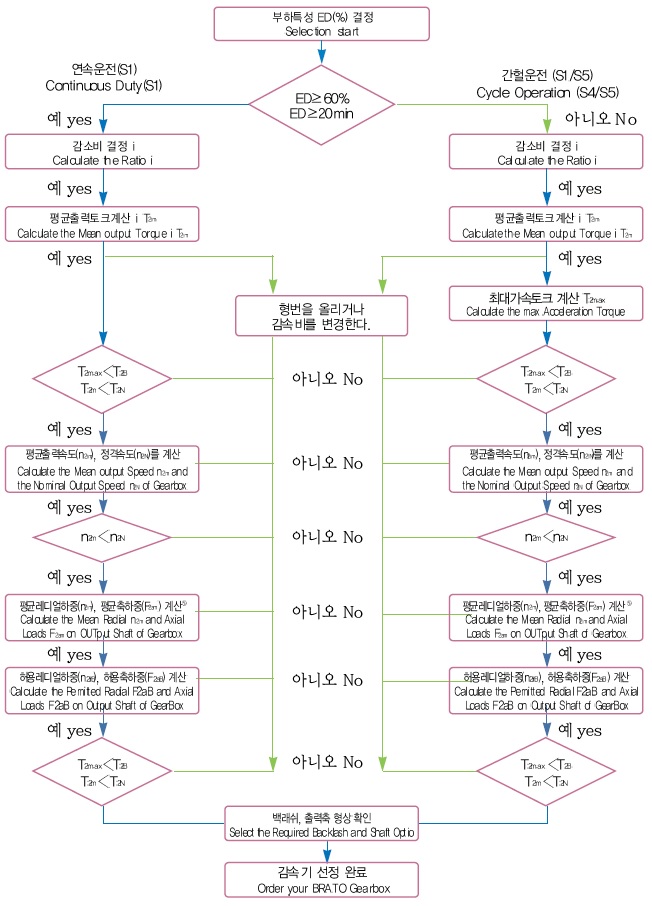

■ 감속기 선정차트
